Brandbeständighet i aluminiumkompositpanel: A2-, B1- och B2-klasser förklaras

När en fasadentreprenör fick en leverans av aluminiumkompositskivor med A2-certifikat på papper, misslyckades skivorna ändå på plats eftersom kärnan var synligt polyeten när kanten drogs upp. Den enda inspektionen avslöjade en klyfta mellan pappersarbete och verklighet. Slutsatsen bör vägleda varje köpare: A2-paneler med mineralkärnor bidrar inte nämnvärt till en brand, B1 flamskyddade paneler motstår antändning men brinner under långvarig exponering, och standardpaneler av polyetenkärna smälter, antänds och påskyndar flamspridning. Den här artikeln förklarar vad som avgör det beteendet, hur klassificeringarna A2, B1 och B2 mäts och varför produktionslinjen är den verkliga garantin bakom alla brandklassningscertifikat.

Vad bestämmer brandmotstånd i en aluminiumkompositpanel

En ACP-panel är en sandwich av två tunna aluminiumskal och en polymerkärna. Aluminiumhuden smälter vid cirka 660 grader Celsius, men den avger inte nämnvärd värme vid förbränning. Kärnan är den komponent som styr brandbeteendet.

• Kärnformulering: standardpolyeten, flamskyddad polyeten eller en mineralfylld obrännbar förening
• Enhetlighet i kärnan: konsekvent blandning och fyllning över hela panelens bredd
• Vidhäftningsstyrka: limmet måste överleva värme och förhindra att huden skalar bort tidigt
• Hudens tjocklek: tjockare skal fördröjer flamkontakt med kärnan men ändrar inte brandklassificeringen

Den praktiska konsekvensen är enkel. Två paneler med identiska aluminiumskal kan bete sig helt olika i en brand om deras kärnor skiljer sig åt. Detta är anledningen till att brandmotståndssamtalet måste börja med kärnan och sluta med produktionsprocessen.

Brandklassificeringar A2, B1 och B2 förklaras

Brandklassificeringar definieras av reaktion på brandtester snarare än av marknadsföringsspråk. I Europa är referensen EN 13501-1. I Kina är referensen GB/T 8624. Båda systemen utvärderar värmeavgivning, flamspridning, rökproduktion och flammande droppar och tilldelar sedan panelen till en klass.

A2 är inte bara en bättre B1. A2-testet kräver mycket låg total värmeavgivning, låg maximal värmeavgivningshastighet och inga flammande droppar. B1 tillåter fortfarande förbränning men begränsar flamhastigheten som sprids över panelen. I praktiken kan A2-skivor monteras på fasader utan ytterligare brandskyddsskikt, medan B1-skivor i många länder kräver hålrumsbarriärer och brandstopp mellan våningsplan.

Läsa testdata: Begränsa syreindex och värmeavgivningshastighet

Två siffror ger en snabb och ärlig bild av en panelkärna innan den går in i en byggnad. Den första är det begränsande syreindexet. Den andra är den maximala värmeavgivningshastigheten från ett konkalorimetertest. Båda förekommer i testdokumentationen som ska åtfölja alla brandklassade ACP-försörjningar.

Begränsande syreindex genom kärnmaterial

Det begränsande syreindexet indikerar den lägsta syrekoncentrationen i vilken ett material fortsätter att brinna efter att antändningskällan har avlägsnats. Normal luft innehåller cirka 21 procent syre, vilket är exakt varför en vanlig polyetenkärna med ett LOI på 18 brinner lätt i en rumsbrand. En B1 flamskyddskärna når vanligtvis en LOI på 30 till 35, vilket betyder att den behöver en syrerik atmosfär för att fortsätta brinna och vanligtvis slocknar den själv när lågan är borta. En A2-mineralkärna når LOI-värden över 60, så den upprätthåller inte förbränning vid någon syrekoncentration som finns tillgänglig i en byggnadsbrand. Detta ena nummer förklarar det mesta av den praktiska skillnaden mellan de tre produktnivåerna innan ett storskaligt test ens är planerat.

Värmeavgivningshastighet över tid

Dessa kurvor visar hur snabbt kärnmaterialet släpper ut värme under ett konkalorimetertest med en strålningsintensitet som liknar en eld i rummet. Standard-PE-kärnan når en maximal värmeavgivningshastighet på cirka 650 kilowatt per kvadratmeter inom två minuter efter exponering. Den flamskyddade kärnan B1 når en topp på cirka 300 kilowatt per kvadratmeter, vilket är mindre än hälften av PE-toppen men ändå ett betydande bidrag till en brand. A2-mineralkärnan håller sig under 60 kilowatt per kvadratmeter under hela testet, så A2-paneler beskrivs ha ett försumbart bidrag till brand. Maximal värmeavgivningshastighet kontrollerar vertikal flamspridning på en fasad, och skillnaden mellan de tre kurvorna är skillnaden mellan en innesluten brand och en som färdas uppåt genom byggnadens klimatskal.

Där varje brandklass krävs

Byggregler använder brandklassificering för att begränsa konsekvenserna av en brand, och den obligatoriska klassen stiger med byggnadshöjd, passagerarbelastning och evakueringssvårigheter. Tabellen nedan använder en femgradig skala för att visa minimikravet per applikation.

Diagrammet tillämpar en femgradig kravskala för utvalda byggnadsapplikationer. Höghusfasader och transportstationer sitter på maximal nivå eftersom vertikal flamspridning är den primära livssäkerhetsrisken. Sjukhus och skolor kräver A2-betyg på de flesta reglerade marknader eftersom de åkande inkluderar personer som inte kan evakuera sig själva. Låga kommersiella byggnader accepterar ibland klass B1, men endast när fasaddesignen lägger till hålrumsbarriärer och brandstopp. Interiördisplayer och tillfälliga utställningar har den lägsta tröskeln, men även där är en B1-kärna säkrare när belysningskablar och grenuttag finns i närheten. Skalan är en förenkling, men den återspeglar logiken i koder som EN 13501 och GB/T 8624.

Jämföra A2, B1 och Standard PE Core Panels

Beslutet handlar sällan om att välja det säkraste materialet isolerat. Det handlar om att matcha panelen till byggriskprofilen och budgeten. Radardiagrammet nedan jämför de tre kärntyperna över sex kriterier.

Radardiagrammet jämför A2-, B1- och standard-PE-kärnor över sex kriterier som påverkar både säkerhets- och kommersiella beslut. A2 leder i brandsäkerhet och miljöprestanda eftersom mineralkärnan inte brinner och producerar mindre rök. B1 vinner på balansen mellan formbarhet och kostnad, varför det fortfarande är ett populärt val för interiörbeklädnad och skyltning. Standard PE är det enklaste att skära, vika och forma och är det billigaste att tillverka, men dess svaga brandprestanda tar bort det från ytterväggar i de flesta jurisdiktioner. Formen på varje polygon visar att ingen enskild kärna är bäst på varje axel, så köparen måste anpassa panelkvaliteten till byggnadens riskprofil. I praktiken är A2 obligatoriskt där livssäkerhet står på spel, och PE är acceptabelt endast där antändningsrisken är låg och utrymningsavstånden är korta.

Varför produktionslinjen avgör om certifikatet är sant

Klassificeringarna A2 och B1 är endast giltiga när panelen tillverkas i en stabil och kontrollerad process. Mineralkärnan i en A2-skiva ska fördelas jämnt över skivans bredd. Om kärnformuleringen varierar från rulle till rulle, varierar brandprestandan med den. En linje som har konverterats från standard PE-produktion kanske inte bibehåller den temperaturprofil, blandningsprecision och tryckinställningar som krävs för en A2-kärna.

Det är därför seriösa paneltillverkare separerar sina A2-linjer från sina PE-linjer och dokumenterar bytesprocessen. Brandklassningen lever lika mycket i produktionsprocessen som i kärnans kemi. En linje byggd för A2-utgång kommer att innehålla precisionsdosering, inline-avskalningstestning och tjocklekskontroll som en allmän linje inte kan leverera.

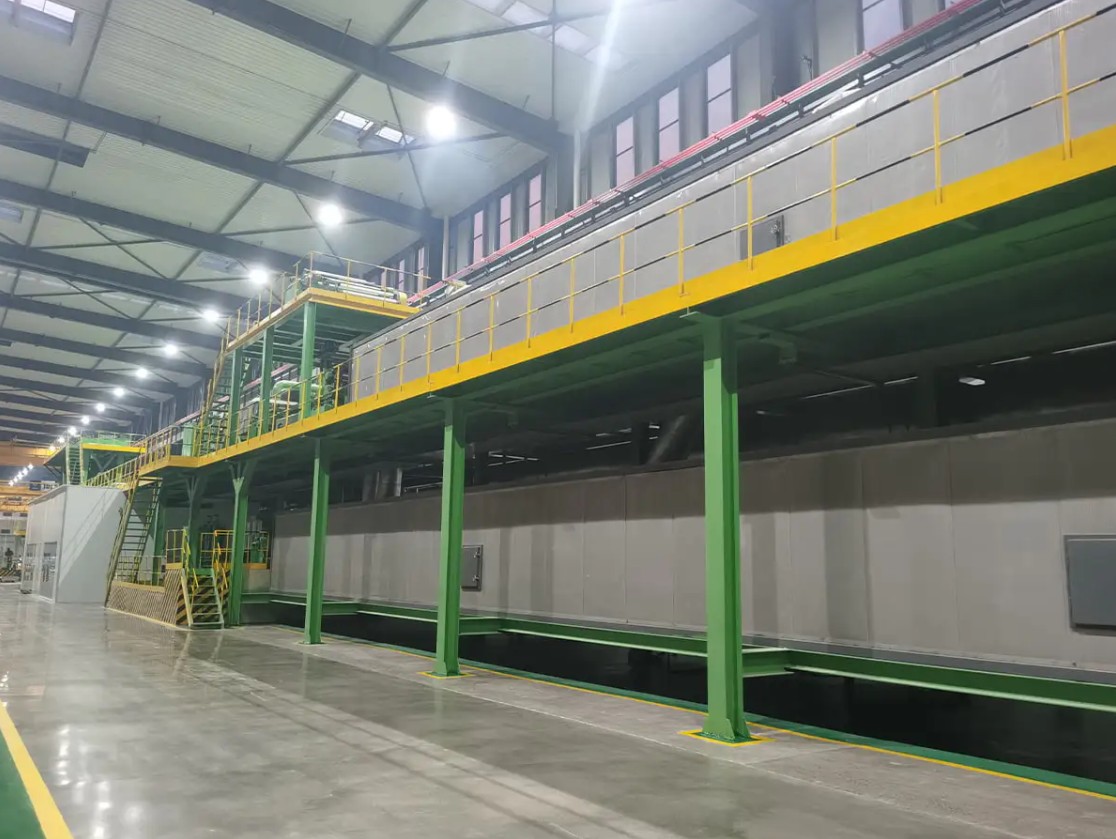

A2 metallkompositpanellamineringslinje med infraröd uppvärmning Denna kontinuerliga lamineringslinje är konstruerad speciellt för A2 brandbeständiga paneler, som skiljer kärnförberedelse från laminering för att förenkla investering. Dess tredje generationens infraröda ugn minskar energianvändningen med över 50 %, vilket gör den till ett praktiskt val för konsekvent högutbyteproduktion. Visa produkt →

När paneler produceras på en linje som är designad för betyget, blir certifikatet ett uttalande om den pågående processen istället för ett engångstest. Detta är skillnaden mellan en slumpmässig sats som passerar och varje sats som uppfyller samma standard.

Vad du ska kontrollera när du köper brandklassade ACP-paneler

Köpare blir ofta förvånade över att samma kvalitetsnamn kan täcka väldigt olika kvalitetsnivåer. Följande kontroller kommer att separera en äkta brandklassad panel från en ommärkt.

1. Begär den ursprungliga testrapporten och jämför panelbeskrivningen, tjockleken och kärndensiteten med de levererade varorna.
2. Bekräfta att leverantören tillverkar på en linje designad för A2- eller B1-kärnan, inte en modifierad PE-linje.
3. Dra upp ett prov från minst tre olika spolar och kontrollera kärnans färg, densitet och enhetlighet.
4. Be om batchregistrering av flamskyddsmedelstillsatsdosering för varje produktionskörning.
5. Skicka prover från olika produktionsdatum till ett oberoende laboratorium för verifieringstestning.

Ett certifikat är en ögonblicksbild av ett test på en uppsättning paneler. Enhetlighet från parti till parti är en egenskap hos produktionsutrustningen, inte för certifikatet. Om en leverantör inte kan visa kontrollerad dosering, temperaturloggning och inline kvalitetskontroller är A2-etiketten inte pålitlig.

Integrerad A2-spole och kompositpanelproduktionslinje Denna produktionslinje kombinerar mineralkärna, lim och metallskal i en kontinuerlig process, vilket stöder den exakta kontrollen som krävs för kvalitetscertifiering. Det är en nyckelinvestering för tillverkare som går in på A2-marknaden med pålitlig enhetlighet från batch-till-batch. Visa produkt →

För paneltillverkare som planerar att gå in på A2-marknaden är produktionslinjen för A2-spolar nyckelinvesteringen eftersom den integrerar mineralkärnan, limmet och aluminiumhöljena i en kontinuerlig process med den precision som kvalitetscertifieringen kräver.

Matcha produktionslinjen med målbrandklassen

När det erforderliga betyget är bekräftat är nästa fråga om paneltillverkaren behöver en enstaka kvalitetslinje eller en flexibel linje. A2-spolproduktionen går med en stabil hastighet med en mineralkärna som behöver exakt spänningskontroll. B1-produktionen går med en annan temperaturprofil eftersom flamskyddad polyeten har ett annat smältflöde. En linje som gör anspråk på att producera båda kvaliteterna bör valideras separat för varje konfiguration.

Produktionslinje för dubbelklass A2/B1 metallkompositpanel Denna flexibla linje växlar mellan PE/B1 extruderade kärnor och A2 oorganiska kärnor med hjälp av en mobil plattform, vilket låter en maskin betjäna både höghus och låghus marknader. Det erbjuder snabb omställning och minskar kapitalbehovet för producenter som siktar på flera brandklasser. Visa produkt →

A2/B1 tvåvägslinjen ger en producent flexibiliteten att byta kärnmaterial och utgångskvalitet utan att köpa en separat maskin. Detta är användbart för paneltillverkare som betjänar både höghus och lågprismarknader. Den guide för att välja en produktionslinje för högpresterande metallkompositpaneler täcker årlig produktion, övergångstid och kärnmaterialhantering mer i detalj.

Brandmotstånd börjar vid kärnan och slutar vid produktionslinjen

Brandbeständighet i aluminiumkompositpanel är en mätbar, standarddefinierad egenskap som börjar med kärnformuleringen och slutar med produktionslinjens disciplin. A2 är den enda klass som i praktisk mening kan kallas obrännbar. B1 är en seriös men begränsad säkerhetsnivå. Standard PE-paneler bör inte användas där evakuering eller vertikal flamspridning är ett problem.

Köpare som verifierar testrapporten, jämför det begränsande syreindexet och värmeavgivningshastigheten och granskar produktionslinjen kommer inte att bli överraskade av nästa platsinspektion. Om panelerna på lastbilen har samma kvalitet som certifikatet är byggnadens riskprofil precis vad arkitekten avsåg.
